水泥初凝和终凝时间的确定

朋友们好，这是穆克什从世界杯丹麦vs突尼斯哪里买球。我会在今天的帖子中告诉你，水泥初凝和终凝时间的确定根据IS 4031 PART-5，用一种非常简单的方法。

实验目的

测定给定水泥试样的初凝时间和终凝时间

性能目标

a)解释水泥凝结的理论

b)说明初凝和终凝时间

c)制备水泥浆

d)设置仪器

e)有预防措施地遵循程序步骤

f)适当填写观察表

g)按照指示进行报告

也读

• 水泥抗压强度试验
• 细集料样品的细度模数
• 水泥标准稠度的测定
• 沥青比重试验
• 沥青渗透试验。一致性试验
• 沥青材料的软化点
• 骨料磨损值试验

理论

水泥凝结一词用来描述水泥浆体的硬化。当水泥与水混合时，水泥的三种主要成分即硅酸三钙(C_3.S)，三铝酸钙(C_3.A)硅酸二钙(C)_年代S)与水反应。硅酸三钙水化快，早强，发热快，耐化学性差。而硅酸二钙水化硬化缓慢;它增加了最终的强度，并提供了更多的抗化学攻击。铝酸三钙反应迅速，产生大量的热并引起初始凝固。这种由流体状态变为刚性状态的现象称为水泥的凝结。水泥的水化硬化与凝结不同，水化硬化导致强度发展。在混凝土施工工作中，规定塑性混凝土应在初凝发生前放置并固化。在它变硬之前不应该被打扰。初凝时间不能太小，因此标准规定了最小初凝时间。 After initial setting, the concrete becomes rigid at final setting and thereafter through hardening attains strength rapidly; so there is a minimum of delay before side shuttering can be removed. The setting time measures the time taken for the cement paste to offer a certain degree of resistance to the penetration of a special attachment pressed into it. Two periods of times are used to assess the setting behaviour. These are called initial setting time and the final setting time. The terms initial and final setting set are used to describe arbitrarily chosen stages of setting.

初凝时间定义为水泥浆体从掺水瞬间开始到失去塑性状态的时间段或时间。它表示缓慢而稳定的化学反应速率结束后，由于化学反应速率加快，温度迅速上升。实际上，它被定义为从向水泥中加水到1毫米见方截面的针与水泥膏从维卡特器械模具底部不超过5毫米±0.5毫米的时间间隔。ISI规定的初凝时间(最小):普通和快速硬化波特兰水泥为30分钟，低热水泥为60分钟。

而最终凝固时间是指浆料达到刚性状态所需的时间。实际上，它被定义为从向水泥中加水到针在表面测试块上留下印记而环空附着体没有留下印记的时间间隔。注意确定初始和最终凝固时间的附件之间的差异。

根据is规范(269-1989、6909-1990、1489-1991)，各类水泥终凝时间(最大)为600分钟。

最终凝固时间在化学上意味着样品的最大温度上升。混凝土或水泥在掺水后几分钟内出现异常过早硬化的现象称为水泥假凝。在这种情况下，不会产生太多的热量，在没有额外水的情况下重新混合，可以获得所需的和易性，并且水泥以正常的方式凝结，没有明显的强度损失。凝结时间与混凝土强度发展速率之间没有关系。室温下的终凝时间约等于普通硅酸盐水泥初凝时间的90 + 1.2倍。

设备

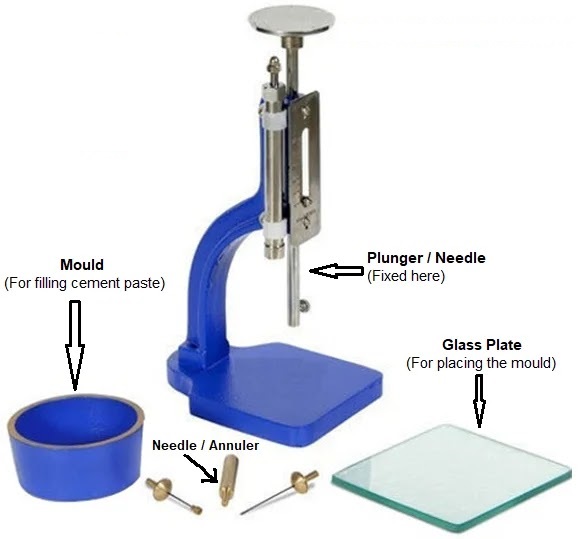

1)根据IS: 4031 (Part-V) 1988，带有模具和无孔板的Vicat设备

2)初始凝固时间针(C)，最终凝固时间针(F)。

3)天平(容量1公斤)。灵敏度0.1克)

4)泥铲(重约210克)

搪瓷盘

6)标准铲

7)秒表

8)温度计

9)测量气缸，2号(100cc)

材料

水泥(普通波特兰)和水

过程

1.水泥浆体(样品)的制备:

将402-450克普通波特兰水泥精确称重(W)，达到标准浓度(P)。在上述称重的水泥中加入的水是标准浓度所需水的0.85倍，即0.85 P x W。用抹刀在玻璃板上均匀混合。水泥水的搅拌或计量时间不小于1分钟，不大于5分钟。从向干水泥加水的瞬间开始计算，直到模具填充为止。

2.初凝时间的确定:

i)将上述制备的水泥浆填充在Vicat的模具中，该模具放置在无孔板上。

ii)将膏体的上表面磨平，使其与模具顶部齐平，给予试块。

iii)将模具置于无孔板上，置于承载针(C)的杆下。

iv)将针头轻轻放低，与测试块表面接触，并迅速释放针头，使其渗透到测试块中。开始时，针(C)将完全刺穿测试块。

v)重复此步骤，直到读数变为5±0.5 mm，从模具底部测量。

vi)注意初始凝固时间。

7)在观察表中记录时间。

3.终凝时间的确定:

i)用带环形附件的针头(F)替换Vicat器械的针头(C)(用于初始凝固时间)，用于最终凝固时间。

ii)按初始凝固时间轻轻松开针头，直到针头在那里留下印记，而环形附件在初始凝固约1个半小时后，每隔10分钟就不能留下印记。

iii)从水泥加水到针在试块表面留下印记而环空附着体没有留下印记的时间为最终凝结时间。

iv)将该时间记录在观察表中。

v)使用测试块的下侧面，如果有浮渣在表面形成，用于确定最终凝固时间。

也读

• 沥青材料的闪点和着火点
• 粗集料片状度和伸长率的测定
• 动态浸没法测定道路骨料剥脱值
• 离心泵效率的测定
• v型缺口实验标定
• 根据1993年IS 2386 (part iv)进行的综合冲击值试验
• 骨料破碎值试验
• 烘箱干燥法测定土壤含水量

观察

水泥重量(W) = ............... gm

标准的一致性(P ) = ............... %

加水量= 0.85 × W × P = ..........

Sl。不。	时间单位:分钟	维卡特的仪器读数
1
2
3.
4
5
6

初始设置时间= ...............

最终定型时间= ...............

预防措施

1)每次使用前都要清洗针头。

2)初始和最终凝固时间固定合适的针。

3)针头接触到试模表面后轻轻松开。

4)测量时间不小于3分钟，不大于5分钟。

检查秒表是否准确。

6)记录完呈现读数后，移动模具位置，以免熔透在同一位置。

7)测试块应保持在90%的相对湿度和温度27摄氏度±2摄氏度。

8)实验应在远离振动和其他干扰的地方进行。

报告

1)绘制草图:用C针和F针绘制维卡特的仪器草图。
