主要沥青试验的深入审查
土木工程实验 世界杯2022赛程时间表最新

主要沥青试验的深入审查

沥青测试

由于沥青是道路建设的主要材料之一,在使用前必须通过各种沥青试验来测试其性能。

这些测试有助于我们在使用沥青之前检查沥青的质量,并了解沥青在其使用寿命期间的行为。一些沥青试验也可用于根据其物理性质对沥青进行分类。

如果您有兴趣了解有关这些沥青测试的更多细节,请参阅无限银河沥青测试篇文章。此外,我们在这里简要说明了10种沥青测试。

沥青渗透试验

沥青的渗透试验决定了沥青的稠度。该试验用于根据渗透值或硬度对沥青进行分级。

对于非常软的低粘度材料,如焦油,不能进行渗透试验。

本试验程序如下:

在沥青穿透试验中,负载100克的针头在25摄氏度的温度下垂直穿透沥青5秒。

针在沥青中的穿透力越高,说明沥青等级越高。最后是柔软的沥青。

沥青软化点试验

目前还不清楚沥青在什么温度下完全变成液体。由于沥青是沥青最重要的成分之一,在炎热地区,当温度升高时,它会变得太软。

在这种情况下,它失去了与集料的粘附能力,沥青失去了均匀性。

因此,通过沥青软化点试验,可以找出沥青在什么温度下开始逐渐融化变软。

一般来说,渗透级沥青和粘度级沥青的软化点随着渗透的增加而降低。事实上,较软的沥青在较低的温度下逐渐融化,其耐热性较低。

在这个测试中,沥青样品被放置在两个黄铜环中,两个钢球被放置在上面。该组件被放置在温水浴池中。当涂有沥青的钢球撞击烧杯底部时,应测量温度。这个温度就是软化点温度。

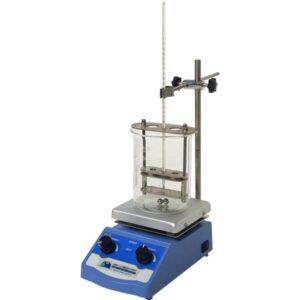

SofteningPointTest

沥青延展性试验

如果沥青粘结剂具有足够的延展性,它就能够容忍路面上发生的偏转。从而降低了沥青开裂的概率,提高了沥青的使用寿命。

该测试仪充满沥青并置于水浴中。然后在低于其软化点的温度下拉它。延展性是拉伸沥青撕裂前的长度。

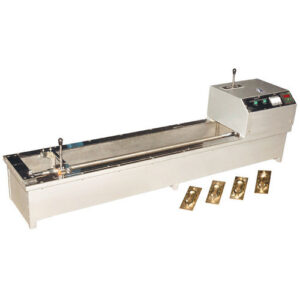

DuctilityTest

沥青粘度测试

粘度测试测量沥青的流动阻力。沥青的粘度越高,就越难流动。因此,它表现得更像半固体物质。

沥青的粘度也决定了沥青将集料压紧在一起形成均匀沥青的能力。

要进行此测试,首先应将沥青样品置于粘度计中。然后测量流出时间。粘度的计算方法是将粘度计的校准系数乘以以秒为单位的时间。

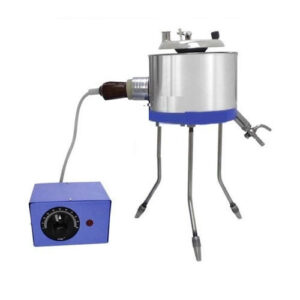

ViscosityTest

沥青比重试验

沥青比重试验测定的是相同体积的水与沥青的重量之比。

比重可以帮助识别沥青的杂质,因为不纯沥青具有较高的比重。高比重沥青混合料质量差。

要执行以下测试测量,然后使用方程:

A=重量计的质量

B=盛满水的比重计的质量

C=沥青半填充时的质量

D =体积计的质量,其中一半是材料,另一半是蒸馏水

E =填满沥青的测重计的质量。

对于固体和半固体沥青:

比重= (C-A)/[(B-A)-(D-C)]

液体沥青:

特定的重力= (a等)/ (b)

沥青溶解度试验

这个测试显示沥青样品的杂质。高质量的沥青粘结剂应99%可溶于三氯乙烯。

要做沥青的溶解度测试,将2克沥青样品溶解在125毫升三氯乙烯中。然后称一下溶液的重量,过滤一下。在最后一步,洗涤不溶性物质,干燥,并再次称重。

以下是如何计算不溶性物质的百分比:

不溶物质(%)=不溶物质的质量/沥青样品的质量

沥青闪点和燃点试验

当可燃或可燃材料被加热时,在其表面附近产生蒸汽。闪点是蒸汽在有点火源的情况下燃烧的最低温度,并伴有瞬间火焰。

火点是指温度高于闪点。

通过Pensky-martens和Cleveland开杯测试仪可以进行这些测试。

在克利夫兰开杯测试中,在测试杯中加入沥青,然后加热。火焰在杯子表面移动。样品蒸汽在闪点处产生火花,但火点是通过继续加热样品直到火焰在其上方出现来确定的。

加热试验沥青损失

加热试验中的沥青损失测量沥青挥发性组分的百分比。在施工中,沥青粘结剂在加热时的损失必须小于1%。

加热损失大的沥青会硬化。因此,它变得不那么灵活和脆弱。

为了计算沥青加热试验中的损耗,将50g样品放入163摄氏度的烘箱中加热。然后对沥青样品进行称重。

以下是如何计算供暖损失的百分比:

加热损耗(%)=[(初始重量-最终重量)/初始重量]*100

沥青点试验

在炼油厂过热期间,对沥青进行现场测试以确保其未被损坏。

要进行这项测试,向含有2克沥青的烧瓶中加入10毫升溶剂。将溶液搅拌5秒,然后放入沸水中煮55秒。反复这样做,直到所有沥青都溶解。

在室温下冷却后,将其滴在滤纸上。

如果液滴的痕迹是棕色的,则测试为阴性。相反,如果水滴呈棕色,中间有黑色,则测试为阳性,沥青已损坏。

沥青滴入试验

加热后渗透度的下降是对沥青加热后硬化程度的测量。此外,它还测量沥青中挥发性成分(低沸点物质)的百分比。

要进行此测试,将沥青放入容器中,并将100克负载的针头应用5秒钟。将沥青样品置于163℃的烤箱中5小时。

然后取出样品,让它冷却。在下一步中,重复渗透测试。

渗透值下降(%)=

[2次穿透量/初始量之差]* 100

浮动的测试

浮子试验是测定高粘性沥青样品稠度的一种试验方法。

要进行此测试,请加热沥青并将其倒入接箍中并等待其冷却。

将接箍拧到氧化铝浮子上后,将组件放入温度为5℃的水浴中。当组件达到温度平衡后,将其转移到温度为50℃的水浴中。记录水开始流过材料的时间。

Infinity Galaxy提供了一份完整的沥青测试报告,你可以在其网站上阅读。

行政-土木工程师Mukesh Sah
Mukesh Sah是一名高度熟练的土木工程师,在各种基础设施项目的设计,施工和管理方面拥有丰富的经验。他也是(学习民用技术)- Youtube频道的创始人。
//www.1644-3668.com

留言回复
