朋友们好，这是穆克什从世界杯丹麦vs突尼斯哪里买球。我会在今天的帖子中告诉你，如何判断年代常指沥青材料用一种非常简单的方法。
实验对象
测定给定沥青材料的软化点。
理论与范围

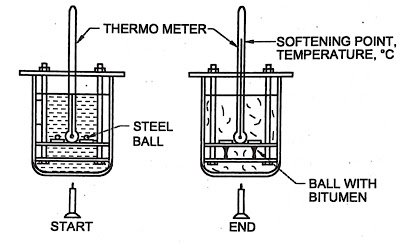

软化点是沥青在试验规定条件下达到特定软化程度的温度。粘合剂在道路工程中使用前应具有足够的流动性。软化的测定。指示沥青粘合剂在各种道路应用中应加热到的温度。软化点由环和球装置确定。根据IS: 334-1982，它是一个标准球穿过在水下加热的模具中的沥青样品或在特定测试条件下的甘油样品并穿过25毫米高度的温度(以摄氏度为单位)。软化点的概念如图所示。
设备
彭斯基-马丁的环和球装置
浴
低和高量程温度计
搅拌器
加热系统
环和球装置由
>钢球:两个直径9.5毫米，重量3.5±0.05克的钢球。
>黄铜环:两个深度为6.4毫米的锥形黄铜环，底部和顶部的内部直径分别为15.9毫米和17.5毫米。
>支持:保持环的位置，也允许温度计的悬挂。圆环底部与支架底板顶面之间的距离为25mm。
>浴:耐热玻璃碎玻璃，直径不小于85mm，深度不小于1220mm。
>温度计:(a)低范围(-)7℃至110℃，精度0.5℃。(b)高量程从90摄氏度到370摄氏度，精度为2摄氏度。
数字温度计可用于最小化能见度误差。
供暖系统:带能量调节器的电板是很合适的。
阅读更多
- 骨料磨损值试验
- 沥青材料的闪点和着火点
- 粗集料片状度和伸长率的测定
- 动态浸没法测定道路骨料剥脱值
- 离心泵效率的测定
- v型缺口实验标定
- 根据1993年IS 2386 (part iv)进行的综合冲击值试验
- 骨料破碎值试验
- 烘箱干燥法测定土壤含水量
- 用比重瓶测定水泥比重
- 粗集料的重力与吸水率
- 细集料的重力与吸水
过程
第1部分:测试样品的制备
1.将沥青材料加热到比其软化点高75摄氏度到100摄氏度之间，以获得流体的稠度。搅拌直到完全没有气泡和水。如有必要，可通过IS筛30过滤。
2.将环加热到大约等于熔融材料的温度。把戒指放在金属盘子上。用等量甘油和糊精的混合物涂覆环板和内表面。将材料填入圆环中。冷却后，在空气中填充材料30分钟，用加热的塑形刀去除多余的材料，使环内的材料平整。
第2部分:测试过程
1.将设备与环、温度计和滚珠导轨组装在一起。将蒸馏水加注到密封圈上表面以上50mm的高度。开机温度为5±0.5℃。
2.加热浴液，用搅拌器搅拌液体，使温度以每分钟5±0.5摄氏度的均匀速度上升。
3.加热，直到沥青材料随着温度的升高而软化，球带着一部分材料穿过环。
4.记下涂有沥青涂层的钢球接触底板时的温度。球接触底部的温度就是这种材料的软化点。
有些规格考虑到第二个球也接触底板时的温度。这两个读数的平均值最接近0.5摄氏度，被称为软化点。
注:软化点在80℃以上的材料，不用蒸馏水，用甘油填充浴槽，试验起始温度为35℃。
观测和计算
| 粘结剂测试 | ||
| 测试设置 | (我) |
(2) |
| 温度时 | ||
| (a)第一个球触底;oC | ||
| (b)第二个球触底;oC | ||
| 平均 | ||
结果
软化点= ....................摄氏度
预防措施
1.戴上安全眼镜和/或面罩，戴上带有贴身袖口的耐热手套。
2.试验装置附近不得有吸烟或其他点火源。
3.在材料还冷的时候检查样品是否有水。如果有水存在，尽可能多地排出水分，并允许样品在室温下干燥或用干净的压缩空气吹干。
4.应使用蒸馏水作为加热介质。
5.在测试过程中，仪器不应受到振动。
6.温度计的灯泡应该和圆环在同一水平面上。
讨论
软化点表示粘合剂具有相同粘度的温度。沥青材料没有确定的熔点。相反，从固体到液体的状态变化是渐进的，并且在很宽的温度范围内。软化点对于作为接缝和裂缝填料的材料具有特殊的意义。一般来说，软化点越高，温度敏感性越低。由于在使用过程中不会流动，因此在炎热的气候条件下，最好使用软化点最高的阀门。不同等级的软化点应在表中所列的范围内。
软化点适用于各种等级的沥青
沥青的来源 |
阿萨姆邦石油以外的沥青 | 沥青来自阿萨姆邦石油公司 |
||||||||
年级 |
打进35 | S-45 | S-55 | s - 65 | s - 90 | s - 200 | 35 | 55 | a - 65 | a - 90 |
软化点oC |
50 - 65 | 45 - 60 | 45 - 60 | 40-55 | ~ | 30 - 45 | 55 - 70 | 45 - 60 | 45 - 60 | ~ |
